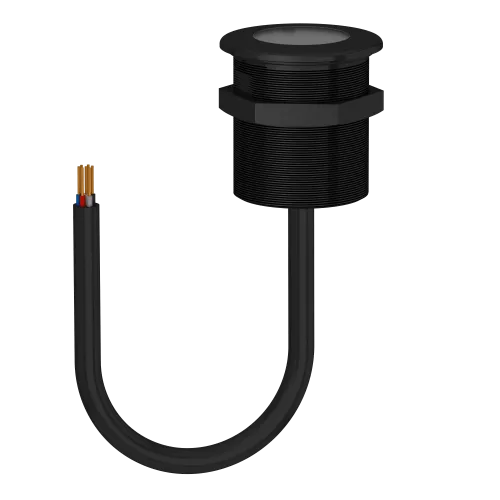

B30s byw - bouton de commande machine tactile diamètre m30

Name: B30S BYW - Bouton de commande machine tactile diamètre M30
Brand: COMITRONIC-BTI
SKU: B30S BYW
Price: 55.00 EUR
Availability: InStock

« Retour à la liste

A partir de 55 €

B30S BYW - Bouton de commande machine tactile diamètre M30

Contact

Fonctionne avec gants anti-coupure EN 388 Ne déclenche pas à l'eau Technologie capacitive

Avantages

Remplace les boutons poussoirs mécaniques et piézoélectrique
Force 0 d' activation : commande au touché tactile
Action : momentanée
Conforme à l' industrie agroalimentaire grace :
A la matière TR90UV sans aucune cavité
Au principe mono-bloc haute résistance IP 69K
Insensibilité à la projection d'eau et au dépôt de matière
Voyant tricolore incorporé, avec commande externe
1 contact : 1NO
Connexion par cordon avec connecteur M12 8 pôles

Indication lumineuse

	Bornes de connexion		Eclairage du bouton standard
Version de contact	B	A	Jaune	Bleu	Blanc
1OL	hi-Z	hi-Z	Non	Non	Non
	hi-Z	+24V	Oui	Non	Non
	+24V	hi-Z	Non	Oui	Non
	+24V	+24V	Non	Non	Oui

hi-Z: haute impédance

Code article standard

B30S-CC-1OL-BYW-M-BK-MKT220

CC: Touche concave IP 69K: évite les déclenchements intempestifs, centrage du doigt

1OL: Un contact NO avec commande d' éclairage externe

BYW: Eclairage bleu/jaune/blanc

Bk: Boîtier couleur noir

MKT220: connexion par cordon 220 cm avec connecteur M12 8 pôles, IP67

Plan de câblage

Version cordon 220 cm avec connecteur M12
1OL
1	NO1 (250 mA)
2	+24VDC
3	Entrée éclairage bleu
4	Non connecté
5	NO1 (250 mA)
6	Non connecté
7	0V
8	entrée éclairage jaune

Caractéristiques techniques

Tension d'alimentation	20 VDC à 30 VDC
Courant de repos	45 mA
Connexion	Cordon M12 : 0.25mm2
Indicateur	Anneau LED
Caractéristiques des contacts	250 mA / 24 V
Protection du déclenchement	Appui furtif : oui Projection d'eau : oui Salissures : oui
Température de travail	-20 °C à +55 °C (80 °C lavage 30 min)
Distance de détection	Au touché (0 mm)
Dimensions hors-tout	CC : D 35 mm x 46 mm/Fixation M30
Diamètre du câble/rayon de courbure	6 mm / 50 mm
Etanchéité face avant Etanchéité face arrière	IP 69K (+joint/écrou) IP 67
Fixation	1 x écrou M30
Matériau du boîtier	TR90 UV
Poids avec emballage	~ 100 gr
